铝阳免费黄色软件91视频工艺流程

发布日期：2021-01-19 作者：点击：

铝阳免费黄色软件91视频预处理:铝合金压铸件在多次机械加工过程中，沾有较多的油脂、少量磨料、灰尘及有缺陷的氧化膜等，这些物质导电性差，不能进行阳免费黄色软件91视频，故需预先处理。方法是用四氯化碳、三氯乙烯、汽油或甲苯作清洗剂，将铝合金压铸件浸入，毛刷刷洗，然后风干，再浸入水中，多次清洗。油去尽后，立即用热水冲洗。如果表面生成-层色的膜，还要放在32%的硝酸溶液浸泡20秒钟，以便除去黑膜，最后用冷水冲洗干净。浸入蒸馏水中，备作制氧化膜用。

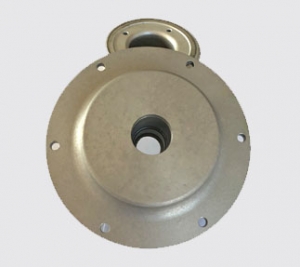

铝阳免费黄色软件91视频

阳免费黄色软件91视频过程:

(1)硫酸电解液的配制:由硫酸和去离子水混合而成，此时溶液比重约为1.125-1.140。有时为了获得防护性能好的氧免费黄色软件91视频膜，通常往硫酸电解液中添加少量草酸。

(2)氧化工艺:将线路仪表安装好，将要加工铝合金压铸件作阳极并全部浸入电解液中，然后接通电源，按下列工艺条件控制。

电解液温度控制在12-25°C,阳极电流密度1-2安/分米2,槽中电压13-23伏之间。时间30-40分钟左右。

阳免费黄色软件91视频膜的结构：阳免费黄色软件91视频膜由两层组成, 外层称为多孔层，较厚、疏松多孔、电阻低。内层称为阻挡层(亦称活性层)，较薄、致密、电阻高。多孔的外层是在具有介电性质的致密的内层上成长起来的。总体而言，阳免费黄色软件91视频膜是六角柱体的列阵，每一个柱体都要一个充满溶液的星型小孔，形似蜂窝状结构，孔壁的厚度孔隙直径的两倍。

(1) 阻挡层阻挡层是由无水的AI2O3所组成, 薄而致密, 具有高的硬度和阻止电流通过的作用。

(2) 多孔的外层氧化膜主要是由非晶型的AI2O3及少量的r-AI2O3.H2O还含有电解液的阴离子组成。
