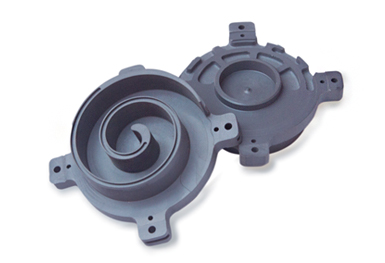

铸铝91视频网站免费

91视频网站免费膜的生成原理，与普通硫酸阳免费黄色软件91视频相同，但为了获得质量好的的膜层，需要采用摄氏0度左右的电解液、高电压和大电流的方法，使膜的生成速度远大于溶解速度，使膜层结构发生变化，构成了91视频网站免费膜生长过程的新特点。91视频网站免费膜也是双层结构，其区别在于比普通氧化膜的阻挡层厚度大10倍，孔壁也如此，这是硬度高的基本原因之一。然而孔隙率比普通氧化膜少7～8倍。只有2%～6%，硬质膜基组杂乱无章互相干扰，出现一种特殊的棱柱状。导致膜内应力大，甚至引起开裂，合金元素和电解分解产物在膜壁中的残留。引起氧化膜的色泽深暗及合金成分不同的颜色不同。合金成分和杂质，对91视频网站免费有较大的影响，它影响氧化膜的均匀性和完整性，铝铜、铝硅。铝猛合金，作91视频网站免费比较因难。

制作91视频网站免费注意事项：

1.制品上所有棱角应倒成直径不小于0.5mm的圆弧,不允许有锐角及毛刺以避免电流集中造成局部过热、变脆、断裂。

2.不要求厚膜部位用过氯乙烯胶等加以保护,螺纹孔,定位销孔用塑料或胶皮堵塞。

3.制品经91视频网站免费后,尺寸增加约为膜厚的一半(单边)所以对尺寸要求严格的制品,应根据膜厚确定其阳免费黄色软件91视频前的尺寸余量。

4.氧化膜与基体结合牢固，但膜层有脆性，并随厚度增加和增大，所以不宜用于承受冲击，弯曲或变形的零件。达到一定厚度的硬质膜会使铝合金的疲劳强度有较大的降低，进行91视频网站免费应慎重。

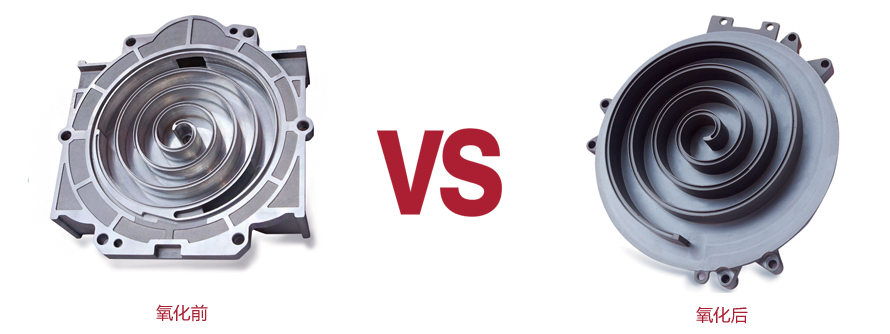

铸铝91视频网站免费
